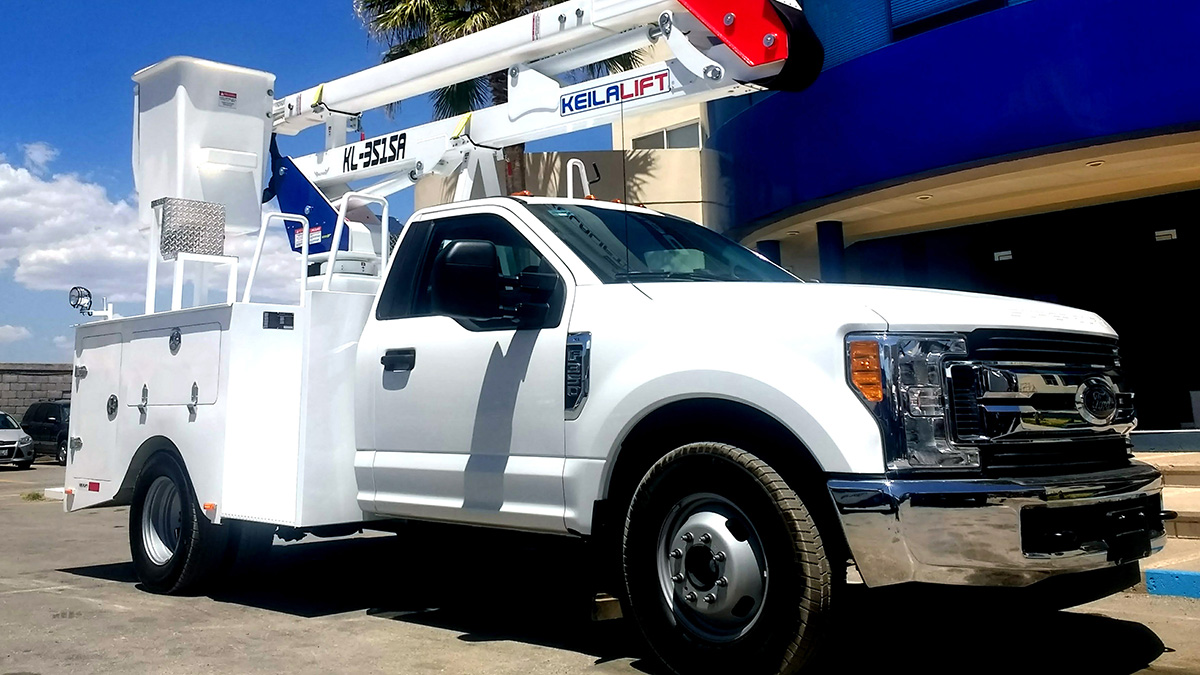

Descripción

CARACTERISTICAS

• Sistema hidráulico con movimientos suaves y precisos.
• Estabilidad y seguridad para el operador.
• Movimiento hidráulico de la cesta.
• Angulo de rotación de 360° continuos de la torreta.
• Sistema hidráulico de centro abierto y una pluma montada sobre el eje trasero.
• Frenos hidráulicos de potencia.

ESPECIFICACIONES

• Altura de trabajo de 11.80m
• Altura de transporte de 3.35m
• Alcance horizontal de 5.27m
• Capacidad de carga canastilla de 136 kg
• Aislamiento de 46 Kv

CONTROLES

• Control de operación inferiores hidráulicos, tipo palancas individuales se sobreponen a los controles superiores
• Controles de operación superiores totalmente hidráulicos localizados en la canastilla, los controles tienen bloqueo mecánico para prevenir la operación accidental.

AISLAMIENTO

• Brazo superior de fibra de vidrio reforzada
• Brazo inferior de construcción rectangular de acero
• Grúa probada y para la categoría “C” hasta 46 Kv. Según normas ANSI A 92.2-2001
• Canastilla de fibra de vidrio .61 x .61 x 1.07 m con escalón de acceso.

SISTEMA HIDRÁULICO

• Presión de operación mínima 2000PSI (141 kg/cm2)

TOMAS HIDRÁULICAS PARA HERRAMIENTA, SISTEMA MECÁNICO

• Rotación continua e irrestricta en cualquier dirección.
• Tanque de aceite integrado a pedestal
• Control de nivelación de canastilla automática.

VOLTEO HIDRÁULICO DE CANASTILLA, SISTEMA DE SEGURIDAD

• Canastilla de fibra de vidrio con escalón antiderrapante
• Válvulas de seguridad integrales a cilindros hidráulicos
• Mangueras y sistema de nivelación dentro del brazo superior para protección.
• Sub-estructura de grúa
• Marca de torque a tornillería
• Descanso de neopreno tubular para la canastilla

ACCIONAMIENTO DEL BRAZO

• Accionamiento de brazo mínimo: desplazamiento articulado de -5° a 93°
• Desplazamiento del brazo superior de 185ª
• Cinturón tipo racha para sujeción de grúa.

ACCESORIOS

• Herrajes para instalación en vehículo
• Grúa pintada en poliuretano color blanco
• Manuales de operación y servicio
• Placa de Datos ANSI a 92.2-2001.

MONTAJE

• Fuente de potencia hidráulica bomba accionada por toma de fuerza.
• Toma de fuerza acoplada a la transmisión de activación manual por chicote.
• Manguera de succión y retorno
